Schemat przetwarzania szkła: Jak szkło float staje się różnymi rodzajami przetworzonego szkła

Nowoczesne budynki wymagają szkła, które ma więcej niż tylko przezroczystość. Poprzez obróbkę szkła, Szkło float można przekształcić w szkło hartowane, szkło laminowane, zespolone szyby zespolone i inne produkty do szklenia architektonicznego o zwiększonym bezpieczeństwie, wydajności i elastyczności projektowania.

Dzięki ponad 40-letniemu rodzinnemu doświadczeniu w produkcji szkła i budownictwie blisko współpracowałem z architektami, wykonawcami i budowniczymi, aby zrozumieć praktyczne wymagania związane z produkcją szkła architektonicznego. Na REACH BUILDING , skupiam się na wsparciu technicznym, niestandardowych rozwiązaniach szklanych i spostrzeżeniach branżowych dla globalnych partnerów.

W tym artykule skorzystam Zautomatyzowane zakłady do przetwarzania szkła w REACH BUILDING jako praktyczny przykład wyjaśniający, w jaki sposób szkło float przekształca się w różne rodzaje przetworzonego szkła poprzez cięcie, obróbkę krawędzi, obróbkę cieplną, powlekanie i inne procesy produkcyjne.

Proces obróbki szkła krok po kroku

Obróbka szkła rozpoczyna się od surowego szkła float i przekształca je w gotowe produkty ze szkła architektonicznego poprzez szereg kontrolowanych etapów produkcyjnych. W zależności od wymaganej wydajności i zastosowania stosowane są różne procesy, takie jak cięcie, wykańczanie krawędzi, obróbka cieplna, powlekanie, laminowanie i montaż szkła izolacyjnego.

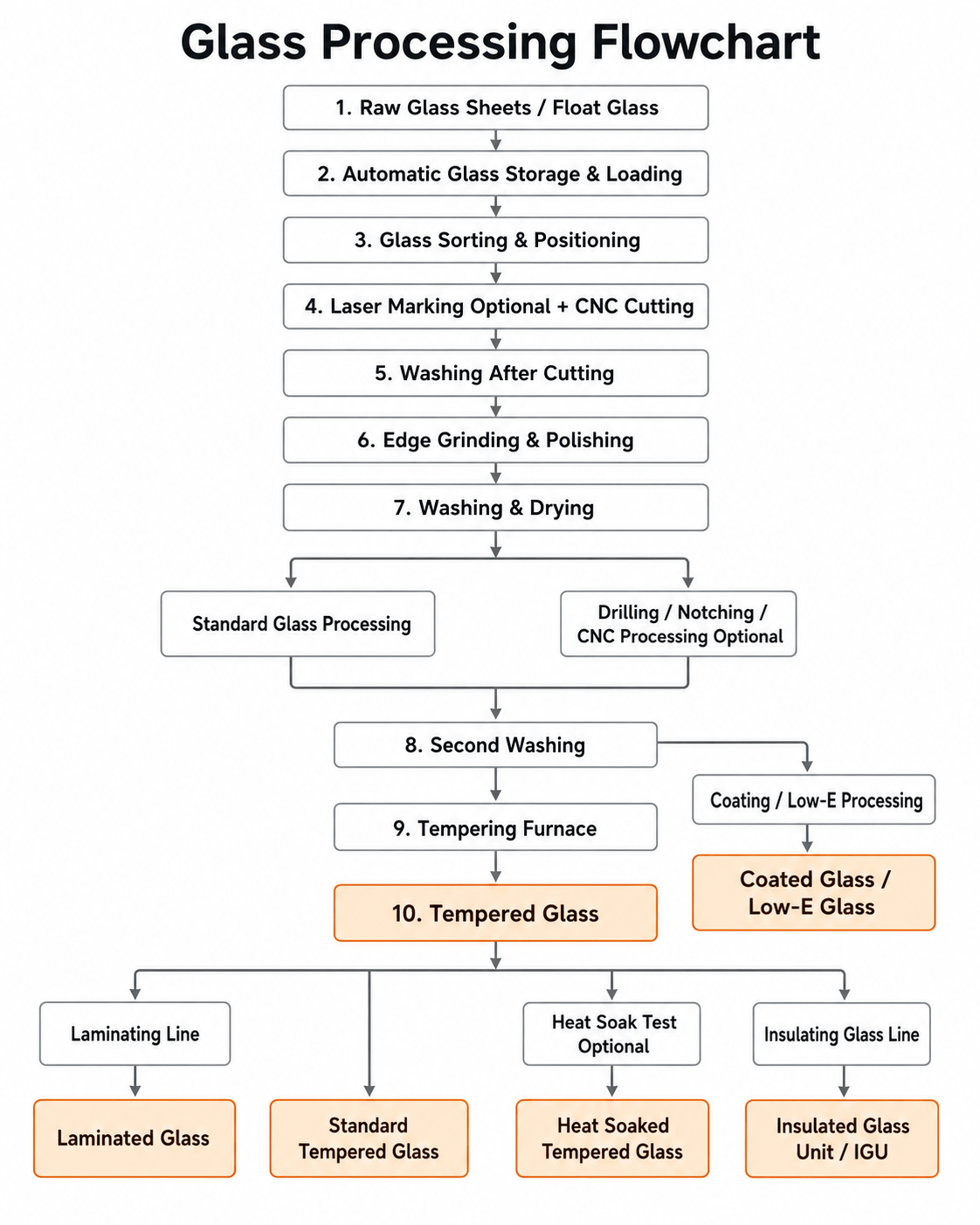

Poniższy przepływ pracy przedstawia typową drogę od tafli szkła float do różnych przetworzonych produktów szklanych.

Od jednej tafli szkła po wiele produktów końcowych

1. Surowe arkusze szkła / szkło float

Obróbkę szkła rozpoczynamy od wyboru oryginalnej tafli szkła. W zależności od wymagań projektu materiał bazowy może obejmować przezroczyste szkło float, ultraprzezroczyste szkło, przyciemniane szkło, szkło powlekane lub Szkło niskoemisyjne.

Z mojego doświadczenia w pracy przy projektach ze szkła architektonicznego wynika, że ​​oryginalny dobór szkła odgrywa ważną rolę w ostatecznym działaniu produktu. Czynniki takie jak grubość, kolor, przepuszczalność światła i rodzaj powłoki bezpośrednio wpływają na wygląd, parametry energetyczne i przydatność zastosowania gotowego szkła.

2. Automatyczne przechowywanie i ładowanie szkła

W nowoczesnej produkcji szkła automatyczne magazynowanie i załadunek to ważny etap pomiędzy przygotowaniem surowego szkła a precyzyjnym cięciem. Po wybraniu surowych tafli szkła zautomatyzowany system identyfikuje wymagany typ i rozmiar szkła, a następnie bezpiecznie przenosi tafle na linię technologiczną przy minimalnej obsłudze ręcznej.

REACH BUDYNEK System ładowania szkła

Ten zautomatyzowany przepływ pracy zmniejsza zadrapania , uszkodzenia krawędzi i ryzyko związane z obsługą, jednocześnie poprawiając wydajność i spójność produkcji, szczególnie w przypadku dużych architektonicznych paneli szklanych.

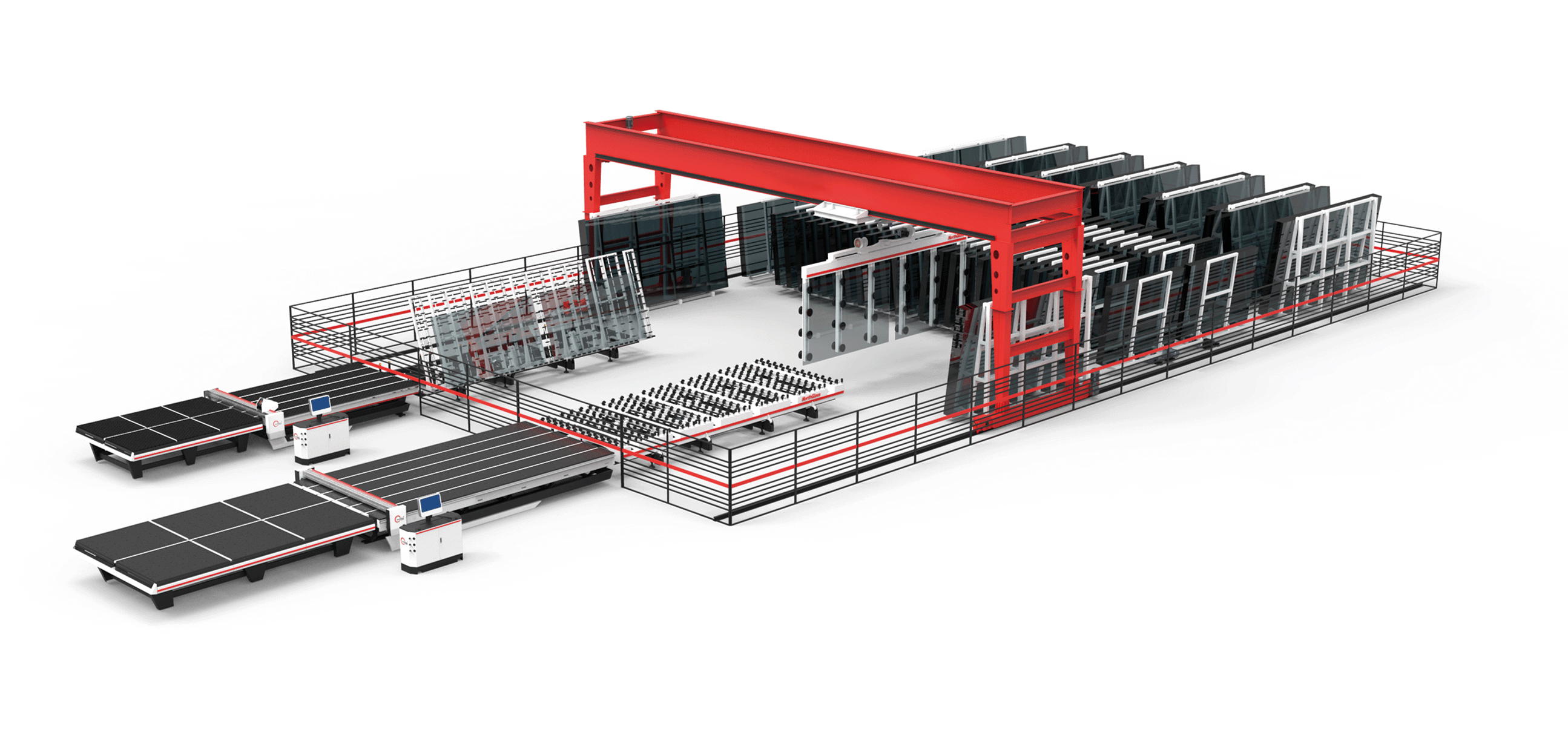

REACH BUILDING System magazynowania arkuszy szkła typu gantry

3. Sortowanie i pozycjonowanie szkła

Przed rozcięciem tafle szkła są automatycznie sortowane i pozycjonowane zgodnie z wymaganiami produkcyjnymi. System identyfikuje prawidłowy typ, rozmiar i kolejność przetwarzania szkła, a następnie dokładnie wyrównuje każdy arkusz przed wprowadzeniem go do urządzenia tnącego.

Prawidłowe ustawienie jest niezbędne do utrzymania dokładności cięcia i jakości krawędzi. Wszelkie odchylenia na tym etapie mogą mieć wpływ na ostateczne wymiary i zwiększyć straty materiału.

4. Znakowanie laserowe (opcjonalnie) + cięcie CNC

Przed dalszą obróbką tafle szkła są precyzyjnie docinane według wymaganych wymiarów projektu. Sprzęt do cięcia CNC zapewnia dokładne wymiary i spójne krawędzie, natomiast znakowanie laserowe można zastosować, gdy wymagana jest identyfikowalność, kody produkcyjne, informacje o zgodności lub identyfikacja marki.

Z mojego doświadczenia wynika, że ​​dokładny pomiar przed cięciem ma kluczowe znaczenie . Gdy szkło jest hartowany, laminowane lub zmontowane w zespolonego szkła zespolonego , nie można go zmienić poprzez konwencjonalne cięcie. Dlatego przed tym etapem należy potwierdzić wszystkie wymiary, otwory i wymagania dotyczące przetwarzania.

5. Mycie po cięciu

Po cięciu tafle szkła są dokładnie myte w celu usunięcia pyłu szklanego, cząstek i pozostałości po obróbce z powierzchni i krawędzi. Ten etap czyszczenia pomaga zapobiegać zarysowaniom, zanieczyszczeniu powierzchni i problemom z jakością podczas kolejnych procesów, takich jak obróbka krawędzi, odpuszczanie lub powlekanie.

6. Szlifowanie i polerowanie krawędzi

Po cięciu krawędzie szkła są poddawane obróbce poprzez szlifowanie i polerowanie w celu usunięcia ostrych krawędzi i poprawy jakości powierzchni. Ten etap poprawia bezpieczeństwo obsługi, poprawia końcowy wygląd i pomaga zmniejszyć koncentrację naprężeń podczas późniejszych procesów, takich jak odpuszczanie.

Dla produkcji szkła hartowanego , jakość krawędzi jest szczególnie ważna, ponieważ małe odpryski lub wady wzdłuż krawędzi mogą zwiększać ryzyko pęknięcia podczas obróbki cieplnej.

Dowiedz się więcej o tym, jak to zrobić polerowanie krawędzi szkła poprawia jakość przetwarzania i niezawodność produktu.

7. Mycie i suszenie przed dalszym przetwarzaniem

Przed obróbką cieplną, laminowaniem lub powlekaniem tafle szkła przechodzą końcowy proces mycia i suszenia w celu usunięcia kurzu, cząstek i zanieczyszczeń powierzchniowych.

Czysta i sucha powierzchnia szkła jest niezbędna do osiągnięcia stałej jakości w późniejszych procesach. Pozostałości lub cząstki pozostawione na powierzchni mogą mieć wpływ na działanie odpuszczania, przyczepność powłoki lub wygląd laminowanych i izolowanych produktów szklanych.

8. Obróbka CNC: wiercenie, nacinanie i kształty niestandardowe

Na tym etapie do wykorzystuje się sprzęt CNC wiercenia otworów , tworzenia nacięć lub wycinania niestandardowych kształtów drzwi, balustrady, kabiny prysznicowe i inne zastosowania architektoniczne.

Zawsze podkreślam kluczową kwestię: całe wiercenie, nacinanie i kształtowanie musi zostać wcześniej zakończone hartowanie , w przeciwnym razie szkła nie będzie można później modyfikować. Ten krok zapewnia idealne dopasowanie sprzętu, a szkło hartowane pozostaje bezpieczne i stabilne.

REACH BUILDING Wiercenie CNC w szkle architektonicznym

9. Drugie mycie

Końcowe mycie usuwa pozostałości po wierceniu lub obróbce CNC. Minimalizuje to plamy, pęcherzyki lub wtrącenia w gotowym produkcie.

Tabela 1: Co należy zrobić przed hartowaniem?

Zanim szkło trafi do pieca do hartowania, muszą zostać zakończone wszystkie wymagane procesy produkcyjne. Poniższa tabela podsumowuje, jakie operacje należy zakończyć przed odpuszczaniem, a jakie procesy można wykonać później.

Rodzaje przetworzonego szkła i sposób ich wytwarzania

Po cięciu, obróbce krawędzi i innych etapach produkcji, Szkło float można dalej przekształcać w różne rodzaje szkła przetworzonego. Każda metoda przetwarzania zmienia właściwości szkła, takie jak wytrzymałość, bezpieczeństwo, parametry termiczne lub elastyczność projektowania, dzięki czemu każdy typ nadaje się do różnych zastosowań architektonicznych.

Z mojego doświadczenia w pracy z architektami, wykonawcami i zespołami projektowymi wynika, że ​​zrozumienie sposobu wytwarzania każdego rodzaju przetworzonego szkła pomaga uniknąć błędów w specyfikacji i zapewnia wybór odpowiedniego rozwiązania szklanego dla każdego projektu.

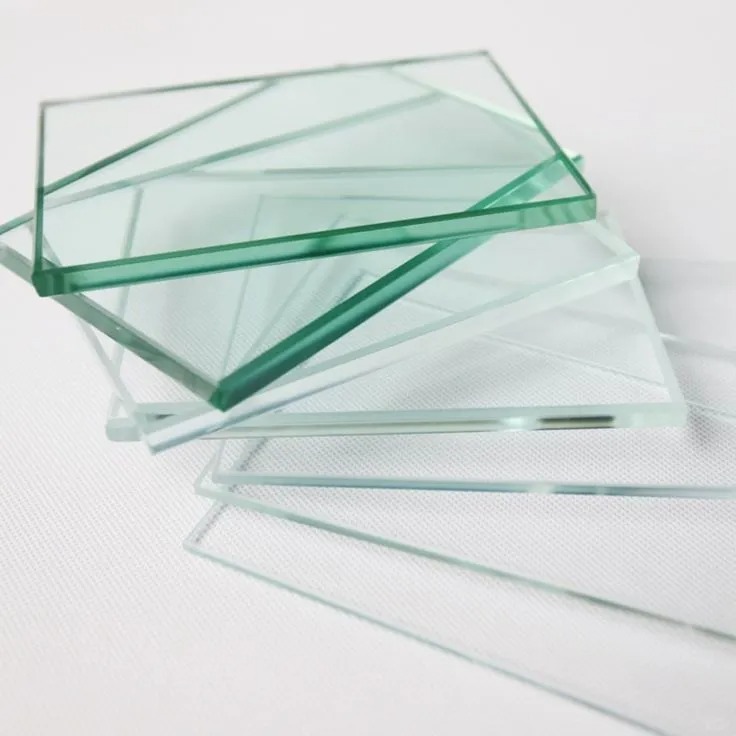

Szkło hartowane: proces produkcyjny i zastosowania

Po cięciu, wykończeniu krawędzi, umyciu i ewentualnym przygotowaniu CNC szkło trafia do pieca hartowniczego. Szybkie nagrzewanie i chłodzenie powodują naprężenia ściskające na powierzchni i naprężenia rozciągające wewnątrz.

To właśnie daje Szkło hartowane charakteryzuje się dużą wytrzymałością i sprawia, że ​​jest odporne na szok termiczny. Jeśli pęknie, fragmenty są małe i bezpieczniejsze.

Ze względu na te cechy zazwyczaj polecam szkło hartowane do drzwi, balustrady, kabiny prysznicowe i ściany osłonowe — obszary, w których najważniejsza jest wytrzymałość i bezpieczeństwo.

W tym artykule skupiam się na roli hartowania w całym procesie obróbki szkła. Aby uzyskać szczegółowe wyjaśnienie całego procesu odpuszczania, możesz również przeczytać mój szczegółowy przewodnik: Jak powstaje szkło hartowane?

⚠️ Częste niedopatrzenie: szkła hartowanego nie można modyfikować. Upewnij się, że wszystkie wymiary, otwory i nacięcia zostały wcześniej sfinalizowane.

Szkło hartowane nasączone ciepłem: dodatkowe testy bezpieczeństwa

Szkło hartowane wygrzewane termicznie to kolejna przetestowana wersja szkło hartowane . Po procesie hartowania szkło umieszcza się w komorze wygrzewania o kontrolowanej temperaturze na dłuższy czas w celu zidentyfikowania paneli zawierających potencjalne wtrącenia siarczku niklu (NiS).

Ten dodatkowy proces testowania pomaga zmniejszyć ryzyko samoistnego pęknięcia po instalacji. Chociaż szkło zachowuje właściwości wytrzymałościowe i bezpieczeństwa szkła hartowanego, testy wygrzewania zapewniają dodatkową niezawodność w projektach, w których wymiana byłaby trudna lub kosztowna.

Dla wysokie fasady, świetliki, ściany osłonowe i budynki użyteczności publicznej, gdy ważne jest długoterminowe bezpieczeństwo i zmniejszone ryzyko konserwacji, często rozważa się wygrzewanie szkła hartowanego.

Aby dowiedzieć się więcej o przyczynach samoistnego pękania szkła hartowanego i o tym, jak testy wygrzewania pomagają poprawić niezawodność, zapoznaj się z naszymi szczegółowymi przewodnikami na temat samoistne pękanie szkła hartowanego i jak REACH BUILDING stosuje HST, aby zmniejszyć ryzyko złamania.

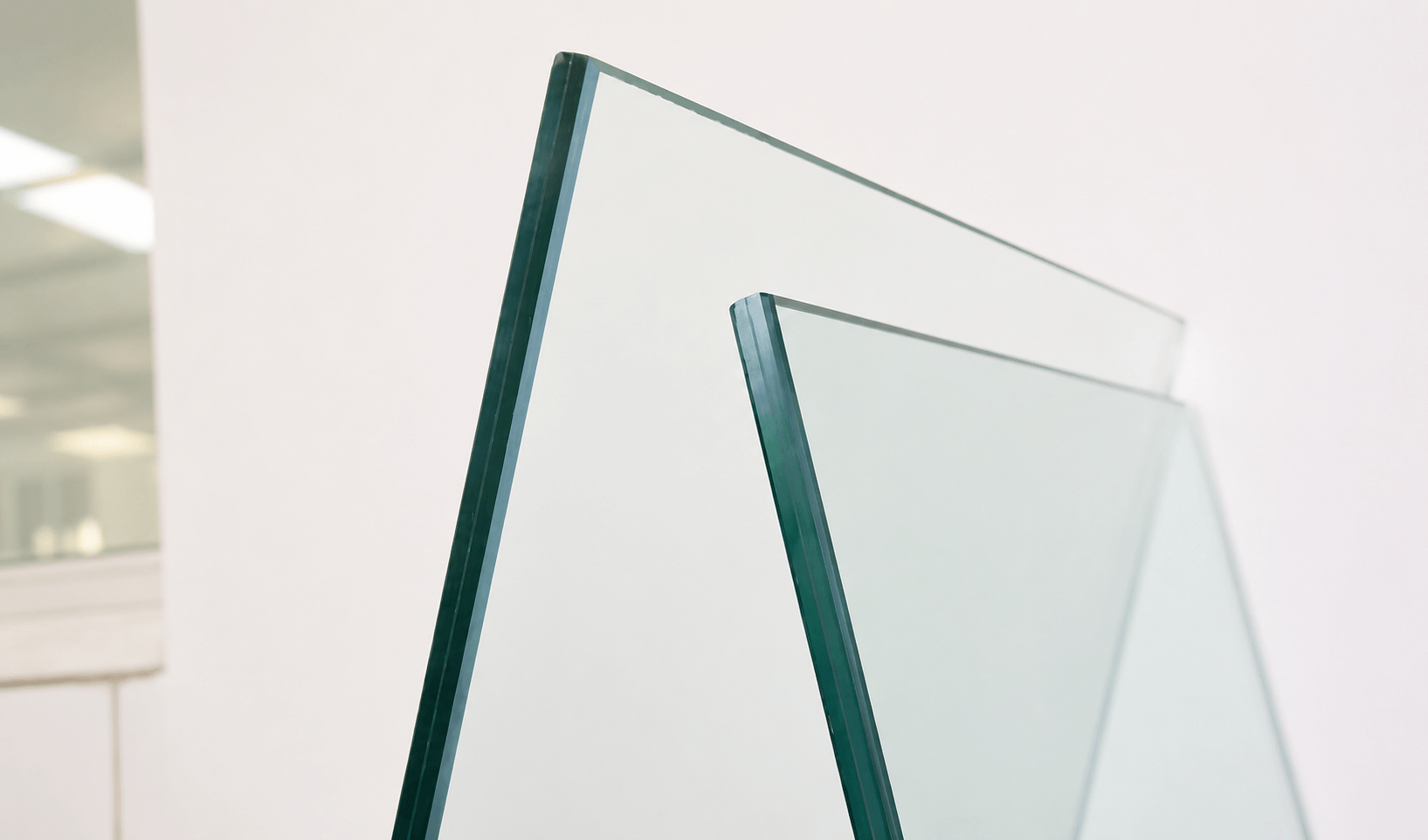

Szkło laminowane: struktura, proces produkcyjny i zastosowania

Dla szkło laminowane , kluczem jest międzywarstwa. Podczas produkcji PVB, SGP, EVA lub inna warstwa pośrednia jest umieszczana pomiędzy dwiema lub większą liczbą tafli szkła i łączona pod wpływem ciepła i ciśnienia.

Po sklejeniu szkło nie zachowuje się już jak oddzielne arkusze. Jeśli nastąpi pęknięcie, warstwa pośrednia pomaga utrzymać fragmenty razem, zamiast pozwalać im swobodnie opadać.

Dlatego szkło laminowane często stosuje się świetliki , podłogi szklane, balustrady, ścianki działowe i inne obszary, w których szkło musi pozostać na swoim miejscu nawet po stłuczeniu. Może również spełniać wymagania akustyczne lub dekoracyjne, gdy projekt wymaga czegoś więcej niż tylko podstawowego bezpieczeństwa.

⚠️Wskazówka, którą często daję klientom: laminowane nie zawsze oznacza laminowane hartowane; warstwy mogą być mieszanką szkła odprężonego, wzmacnianego termicznie lub hartowanego, w zależności od projektu.

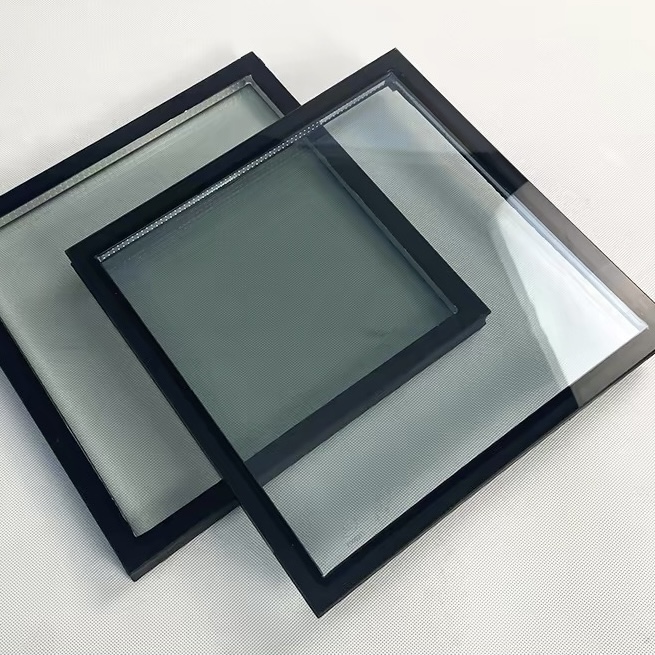

Jednostka szyby zespolonej (IGU): struktura, proces produkcyjny i zastosowania

Szyba zespolona (IGU)  składa się z dwóch lub więcej szyb oddzielonych szczelną wnęką wypełnioną powietrzem lub gazem. Taka konstrukcja poprawia izolację termiczną, zmniejsza zużycie energii i zwiększa komfort w pomieszczeniach zamkniętych.

To doskonałe rozwiązanie dla okna energooszczędne, ściany osłonowe oraz budynki mieszkalne lub komercyjne. Z mojego doświadczenia wynika, że ​​łączenie IGU z hartowany lub Szkło niskoemisyjne często zapewnia najlepszą równowagę pomiędzy wytrzymałością, wydajnością i komfortem.

Szkło powlekane: rodzaje, proces powlekania i zastosowania

W zastosowaniach architektonicznych szkło powlekane dzieli się ogólnie na dwie główne kategorie: szkło odblaskowe i Szkło niskoemisyjne . W obu przypadkach zastosowano funkcjonalne powłoki powierzchniowe, które kontrolują ciepło słoneczne, światło widzialne i wygląd zewnętrzny.

Wymagania dotyczące przetwarzania różnią się w zależności od rodzaju powłoki, przy czym niektóre produkty są powlekane przed hartowaniem, a inne po. Szkło niskoemisyjne szczególnie dobrze sprawdza się w szybach zespolonych, poprawiając efektywność energetyczną przy jednoczesnym zachowaniu naturalnego światła dziennego. Często zwracam uwagę klientów, że powłoki Low-E są szczególnie skuteczne w połączeniu z szybami zespolonymi lub szkłem hartowanym, dając energooszczędność bez utraty naturalnego światła.

⚠️ Wskazówka dla profesjonalistów: kolejność przetwarzania nie jest ustalona – skup się na wymaganiach projektu i tym, czy szkło będzie hartowane.

Połączone rozwiązania w zakresie szkła przetworzonego

W realnych projektach jeden proces rzadko wystarcza. Procesy hartowane, laminowane, powlekane i izolowane są często łączone, aby spełnić cele w zakresie bezpieczeństwa, termiczne, akustyczne i projektowe.

Przykłady, z którymi często się spotykam, obejmują:

• Hartowane szkło laminowane

• Szkło laminowane hartowane na gorąco

• Szkło izolacyjne niskoemisyjne

• Laminowane szkło izolacyjne

• Zakrzywione lub dekoracyjne szkło laminowane

Tutaj doświadczenie robi różnicę. Procesor, który może zintegrować hartowanie, laminowanie, izolację, powlekanie, dostosowywanie CNC i wykończenia dekoracyjne, gwarantuje, że końcowe szkło będzie działać zgodnie z oczekiwaniami.

Na przykład REACH BUILDING może dostosować rozwiązania w oparciu o rysunki, metodę instalacji i wymagania dotyczące wydajności, znacznie ułatwiając koordynację wielu procesów.

Tabela 2: Od jednej tafli szkła do wielu produktów końcowych

Jednym z największych błędnych przekonań, jakie widzę, jest to, że różne produkty szklane pochodzą z zupełnie różnych materiałów. W rzeczywistości ta sama tafla szkła może stać się bardzo różnymi produktami, w zależności od drogi przetwarzania.

Wniosek

Wybór przetworzonego szkła do projektu to coś więcej niż tylko wybór produktu końcowego. Droga obróbki, przegląd rysunków, rozmieszczenie otworów, jakość krawędzi, kolejność hartowania i montaż końcowy wpływają na to, czy szkło można zamontować dokładnie i działać zgodnie z oczekiwaniami.

Niezawodny przetwórca szkła powinien rozumieć cały przebieg procesu produkcyjnego, od wstępnego przeglądu projektu i wyboru materiałów po precyzyjną obróbkę i kontrolę końcową.

REACH BUILDING  wspiera projekty szkła architektonicznego dzięki ponad 20-letniemu doświadczeniu produkcyjnemu i zaawansowanym zautomatyzowanym liniom produkcyjnym do głębokiej obróbki. Od rysunków po gotowe produkty, REACH BUILDING zapewnia zintegrowane rozwiązania w zakresie produkcji szkła, które pomagają poprawić wydajność, ograniczyć liczbę przeróbek i spełnić różne wymagania projektu.

Często zadawane pytania

Co to jest szkło przetworzone?

Szkło przetworzone to szkło, które zostało wytworzone po procesie produkcji szkła float. Typowe metody przetwarzania obejmują cięcie, szlifowanie krawędzi, wiercenie, odpuszczanie, laminowanie, izolację i powlekanie w celu osiągnięcia określonych wymagań w zakresie bezpieczeństwa, wydajności lub projektu.

Jak powstaje przetworzone szkło?

Szkło przetworzone produkowane jest poprzez poddanie surowych arkuszy szkła szeregu etapów produkcyjnych, takich jak cięcie, wykańczanie krawędzi, obróbka CNC, mycie, obróbka cieplna, laminowanie lub powlekanie. Dokładny proces zależy od ostatecznego rodzaju szkła i wymagań projektu.

Czy szkło hartowane można ciąć lub wiercić po hartowaniu?

Nie. Po hartowaniu szkła nie można go ciąć, wiercić, nacinać ani modyfikować krawędzi. Cała obróbka wymiarowa, w tym otwory i specjalne kształty, musi zostać zakończona przed procesem odpuszczania.

Czy szkło laminowane jest zawsze hartowane?

NIE. Szkło laminowane może być wykonane z odprężonego, wzmocnionego cieplnie lub szkło hartowane w zależności od wymagań projektu.

Czy szkło niskoemisyjne to to samo co szkło izolacyjne?

NIE. Szkło niskoemisyjne to szkło z powłoką niskoemisyjną zaprojektowaną w celu poprawy parametrów termicznych, a jednocześnie izolowane szyby zespolone (IGU) powstają poprzez połączenie dwóch lub więcej tafli szkła z zamkniętą wnęką wypełnioną powietrzem lub gazem. Szkło niskoemisyjne jest często stosowane jako część systemu szyb zespolonych.

Co to jest szkło hartowane nasączane ciepłem?

Szkło hartowane wygrzewane termicznie to szkło hartowane, które poddawane jest dodatkowemu testowi wygrzewania w celu zmniejszenia ryzyka samoistnego pęknięcia spowodowanego wtrąceniami siarczku niklu. Jest powszechnie rozważany w zastosowaniach, w których wymiana szkła byłaby trudna lub kosztowna.
